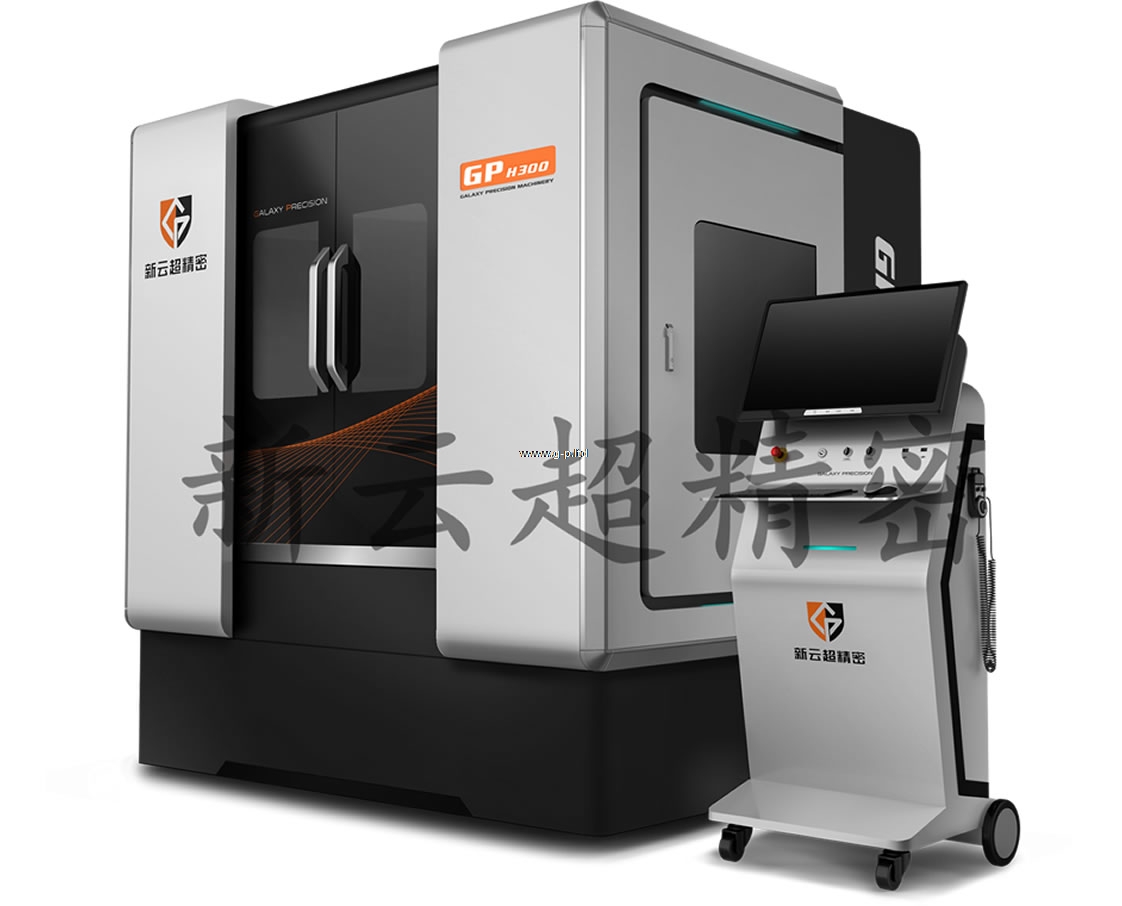

多軸超精密加工系統
產品介紹：可加工各種金屬和非金屬材料，如HRC60度以內模具鋼，鋁、銅、鎳等金屬。根據應用搭配軸數量及選擇超精密切削、磨削、銑削。最高分辨率 32皮米 （0.000032um)
訪問量：29152
產品介紹PRODUCT INTRODUCTION
GP-H系列機床架構基于單點金剛石車床，設計用于更為復雜的光學透鏡、模仁、反射鏡和超精密機械零件的金剛石切削、微銑削和微磨削；
可直接切削HRC60度內模具鋼、鎳、無氧銅、鋁，各種非金屬及晶體材料；
可以任意配置為3、4、5軸機床，用來加工球面、非球面和自由曲面；
軸系和功能可選自由組合為快刀、慢刀伺服、飛刀切削；
被動式隔振系統、天然大理石基座，出色的熱穩定性和減震性能；
高速空氣軸承主軸，（可選液體恒溫系統）；
光學對刀，真空卡盤，噴霧式冷卻系統，表面粗糙度 <Ra0.005 um，形狀精度 < 0.3um P-V 。
技術參數TECHNICAL PARAMETERS
| 主要規格 | GP- H200 | GP-H300 | GP-H400 | ||
| 工作臺行程 | X軸 | mm | 250 | 350 | 500 |
| Y軸 | mm | 200 | 300 | 350 | |
| Z軸 | mm | 100 | 145 | 180 | |
| C軸 | mm | 250 | 300 | 350 | |
| B軸 | mm | 250 | |||
| W軸 | um | 70 | |||
| 編程分辨率 | X、Y、Z 軸0.000032um，B、C軸 0.00000067度，W軸0.0001u m | ||||
設備加工產品圖片PRODUCT SAMPLE PICTURES
|
|
|
|
| 反射鏡加工 | 自由曲面加工 | 非球面透鏡模具加工 | 透鏡加工 |
|
|
|
|
| 非球面透鏡模具加工 | 微結構陣列加工,深度10um | 微結構陣列加工,深度1.5um | 超精密磨削 |
